NR-20 ビデオプロセッサー画質改善装置

NR-20ビデオプロセッサー画質改善装置拡大

NR-20は、ビデオ画像の画質をリアルタイムで改善する画像処理装置です。
●NTSC信号・CCIR信号・CCDカメラの映像信号(白黒信号)を多彩な画像処理によって不鮮明なビデオ画像を鮮明な画像に改善することができます。
コントラスト強調は、付属のリモコンのスライドボリムでヒューマンインターフェースに優れた直感的な操作方式で素早く鮮明な画像を表示することができます。
パソコン(USB2.0使用)・TVモニタで観察します。


■ 加算(積算)処理
力信号を加算(積算)して、不鮮明な画像を大幅に改善します。
S/Nの低い画像・照明の暗い画像の改善に有効です。

■ 平均加算処理(リカーシブフィルタ)
入力信号の加算・平均化をリアルタイムで処理します。
動き速度に応じて加算数を選択できます。ランダムノイズの多い画像の画質改善に有効です。

■ 輪郭強調処理(エッジエンハンス)
デジタル処理によってシャープな画像に改善します。

■ コントラスト強調処理
付属のリモコンのスライドボリムでヒューマンインターフェースに優れた直感的な操作方式で素早く鮮明な画像を表示することがきます。
照明の暗い画像の改善に有効です。

■ 左右反転処理

■ ポジネガ反転処理(オプション)

■ 外部トリガーによる加算処理

■ USB2.0データ転送
PCとUSB2.0で接続して付属の画像保存ソフト(IDP-NR20)で改善した画像を観察・ファイリングできます。NR-20の操作も可能です。
SDKでNR-20用の画像計測ソフトが作成可能です。

■ 応用例
◎ 工業用X線TV画像処理装置
◎ 診断用X線TV装置
◎ 超音波診断装置
◎ 電子顕微鏡
◎ DSA画像処理装置
◎ 生物観察用TV装置
◎ 半導体分析用TV装置
◎ 既に生産中止となったリアルタイムTV画像処理装置の代替(イメージシグマ等)

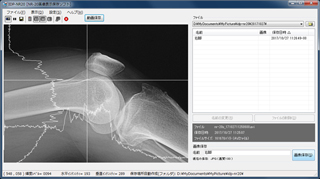

●NR-20画像表示保存ソフトIDP-NR20(付属品)
USB2.0(HighSpeedモード)でパソコン接続し、画像表示保存ソフトIDP-NR20で表示することができます。 表示している画像は、保存することができます。
保存した画像を表示して見ることもできます。
PCからリモコン操作と同様にコントラスト強調の操作が可能です。
(WINDOWS XP VISTA 7 8 10 32bit/64bit 対応)
NR-20画像表示保存ソフトIDP-NR20拡大
NR-20画像表示保存ソフトIDP-NR20

●USB制御用SDK SDK-NR20(オプション)
USB制御用DSK SDK-NR20で画像計測アプリケーションを簡単に作ることができます。
USB制御用SDK SDK-NR20拡大
USB制御用SDK SDK-NR20

●NR-20ブロック図
NR-20ブロック図
NR-20ブロック図

NR-20 仕様
入力信号 白黒コンポジット信号 (1.0Vp-p/75Ω)
NTSC・PALは自動判別
入力コネクタ BNC・HR10A-10R-12S(ヒロセ)
外部トリガー入力 BNCコネクタ MAKE接点 (+5V 470Ωプルアップ抵抗内蔵)
出力信号 白黒コンポジット信号 (1.0Vp-p/75Ω)BNC
AD/DA分解能 10bit/10bit
画像メモリ 640(H)x480/574(V)x10bit
機能
加算平均処理: 1・2・4・8・16・32・64・128・256・512
加算(積算)処理: 1・2・4・8・16・32・64・128・256・512
エッジ強調処理: 弱・中・強
コントラスト強調処理: 高輝度側クリップ・低輝度側オフセット可変
水平反転処理: 1ライン遅延
外部トリガー: 積算処理開始・解除信号入力
画像データ転送 USB2.0(HighSpeedモード) Max320Mbit/sec
動作環境 ChipSet:i865以上 ICH5以上 USB2.0(HighSpeed)
CPU: IntelPentium4 2G以上 MEMORY:256MB以上 HDD: 40GB以上
OS :Windows XP VISTA 7 8 10 (32bit/64bit)
カメラ供給電源 12V 0.3A以下 HR10A-10R-12S(ヒロセ)
環境条件
動作周囲温度 0℃〜+40℃
湿度 90%以下(但し、結露しないこと)
耐振動、耐衝撃 一般家電製品同等
電源 AC100V±10% 50Hz/60Hz 20VA以下
外形寸法 本体 270(W)x217(D)x50.2(H)mm リモコン 125(W)x80(D)x32(H)mm
重量 本体 約2Kg リモコン 約0.2Kg

NR-20 カタログPDFファイルダウンロード

NR-20 価格表PDFファイルダウンロード

NR-20のお問合せ
